三次握手和四次挥手

三次握手与四次挥手都是为了解决一个问题: 在不可靠的网络连接中建立可靠传输

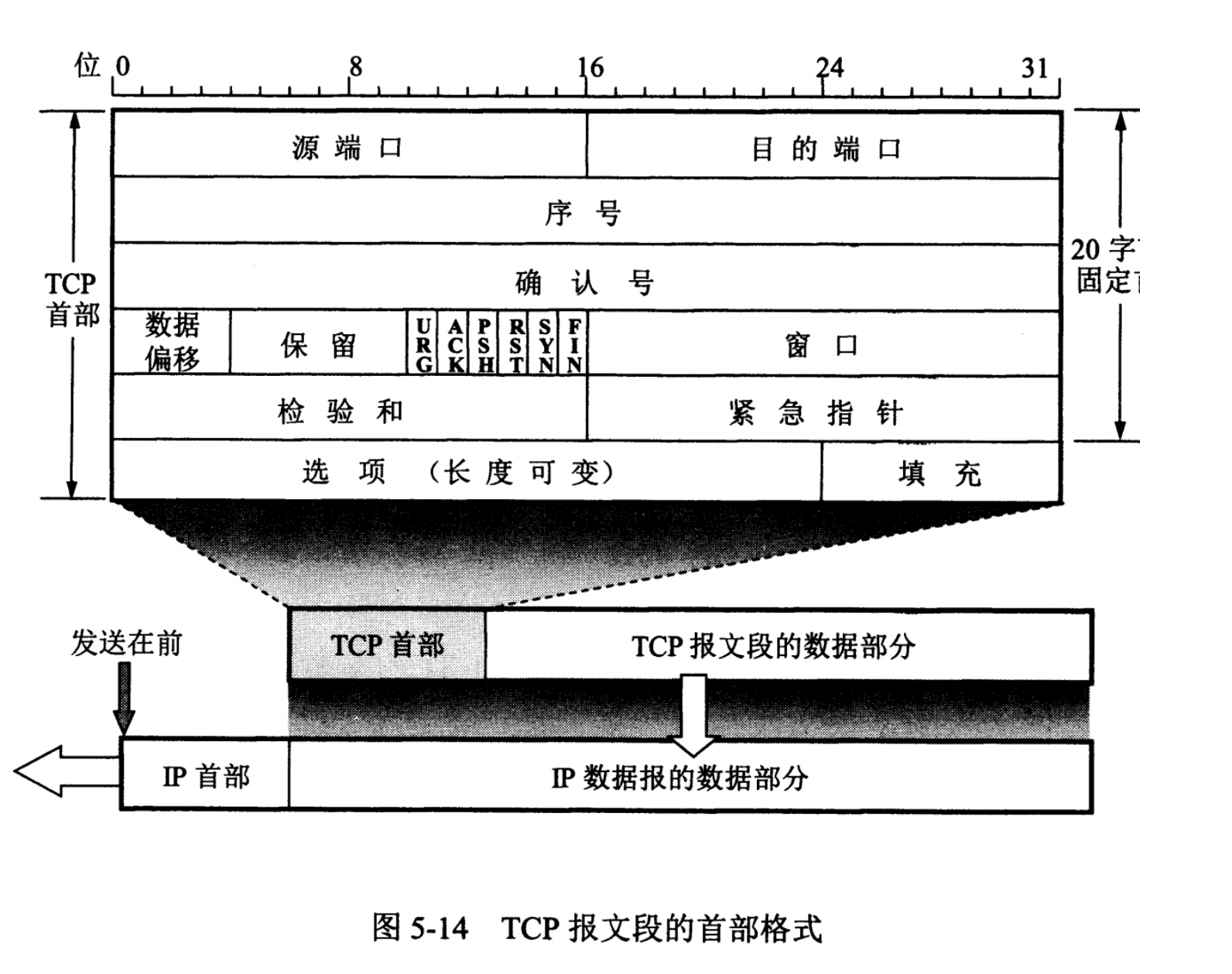

TCP报文段部首格式

image-20220926165746122

序号: 用于对字节流进行编号，例如序号为 301，表示第一个字节的编号为 301，如果携带的数据长度为 100字节，那么下一个报文段的序号应为 401,用来解决网络包乱序问题

确认号: 期望收到的下一个报文段的序号。例如 B 正确收到 A 发送来的一个报文段，序号为 501，携带的数据长度为 200 字节，因此 B 期望下一个报文段的序`号为 701，B 发送给 A 的确认报文段中确认号就为 701,用来解决丢包问题

数据偏移: 指的是数据部分距离报文段起始处的偏移量，实际上指的是首部的长度

确认 ACK: 当 ACK=1 时确认号字段有效否则无效。TCP 规定,在连接建立后所有传送的报文段都必须把ACK 置 1。同步 SYN: 在连接建立时用来同步序号。当 SYN=1，ACK=0 时表示这是一个连接请求报文段。若对方同意建立连接，则响应报文中 SYN=1，ACK=1

终止 FIN: 用来释放一个连接，当 FIN=1 时，表示此报文段的发送方的数据已发送完毕，并要求释放连接

窗口: 窗口值作为接收方让发送方设置其发送窗口的依据。之所以要有这个限制，是因为接收方的数据缓存空间是有限的

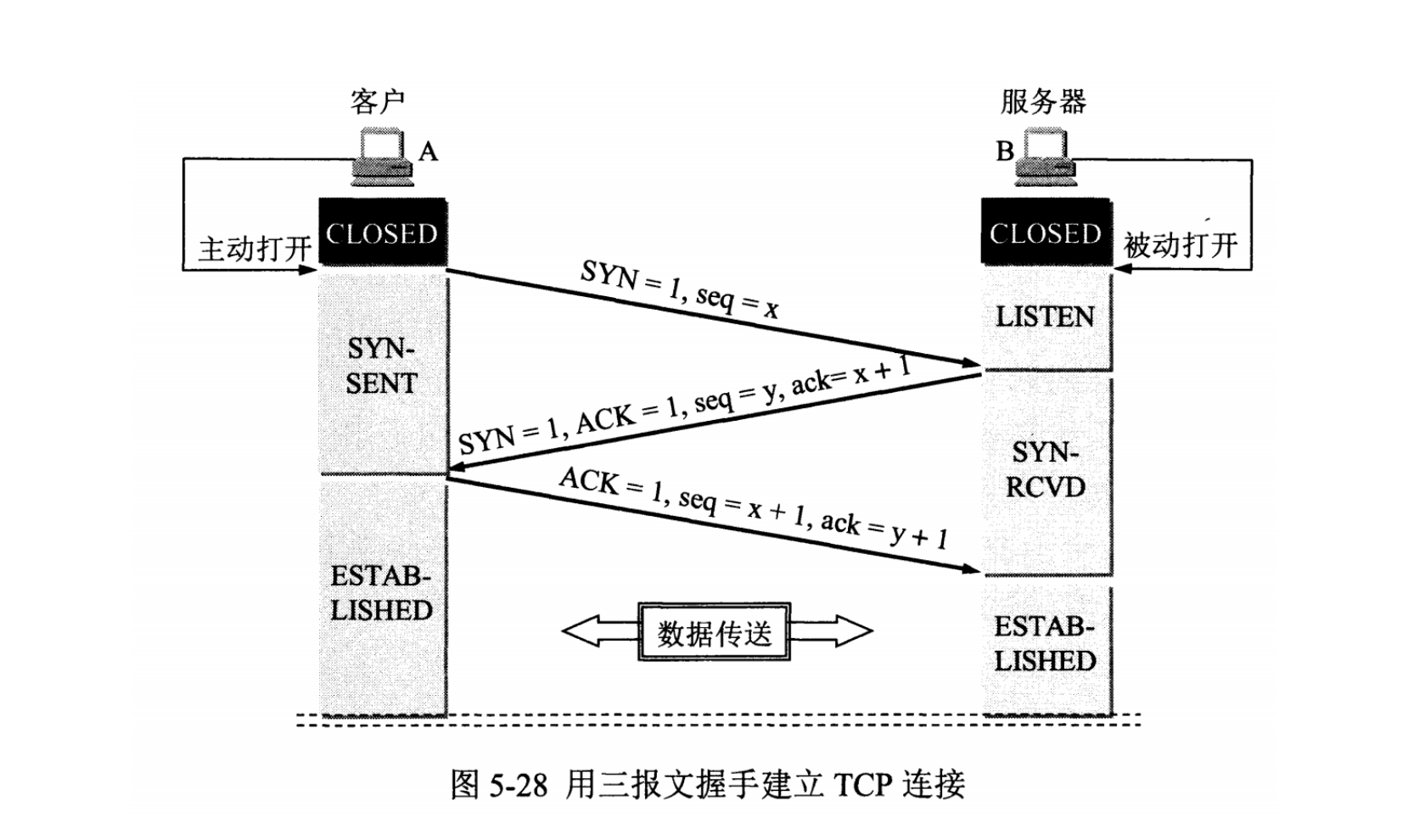

三次握手

image-20220926163527552

为什么要第三次握手

避免历史连接

防止已经失效的连接请求到达服务器, 让服务器打开错误连接

客户端发送的连接请求如果在网络中滞留，那么就会隔很长一段时间才能收到服务器端发回的连接确认。客户端等待一个超时重传时间之后，就会重新请求连接。但是这个滞留的连接请求最后还是会到达服务器，如果不进行三次握手，那么服务器就会打开两个连接。如果有第三次握手，客户端会忽略服务器之后发送的对滞留连接请求的连接确认，不进行第三次握手，因此就不会再次打开连接

三次握手避免历史连接

为什么两次握手不能阻止历史连接

主要是服务端不知道这是一个失效的请求连接,在收到SNK报文后立即发送数据,就会造成资源浪费

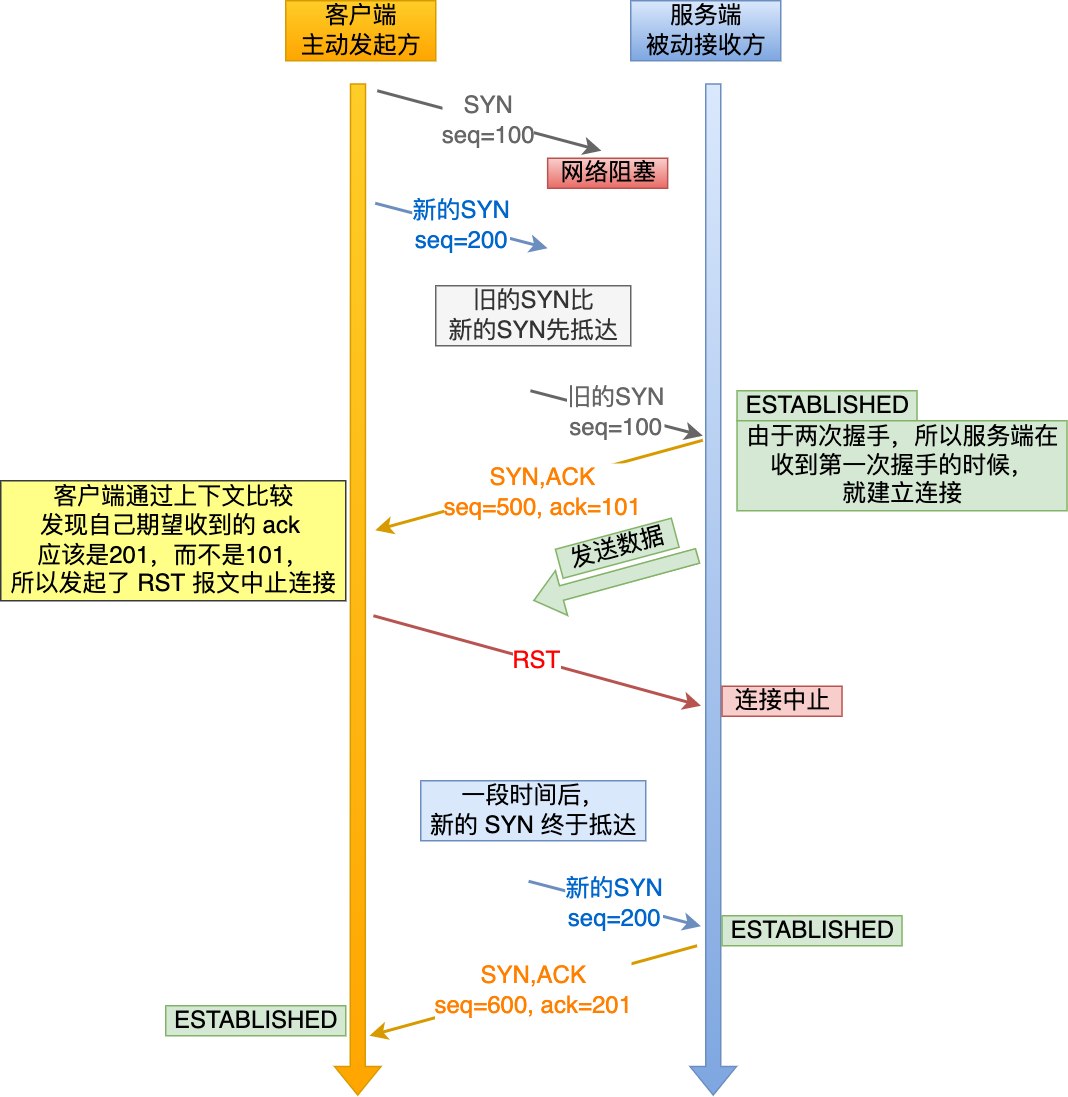

两次握手无法阻止历史连接

同步双方初始序列号

就是让双方都知道序列号已经同步了,维护TCP的可靠传输

避免资源浪费

如果没有第三次握手, 服务端无法确认自己的ACK_SYN报文是否正确到达客户端, 所以就只能收到SYN就建立连接,这样会造成资源浪费 (还是跟历史连接有关)

为什么第三次可以携带数据

因为当客户端收到服务器的回应时,客户端就可以确认可以正常接收和发送数据,但是服务器还不知道

所以客户端要告诉服务器这件事情,顺便可以带个数据就可以白嫖

为什么前两次不携带数据

因为服务器每次解析数据都需要消耗资源

前两次发送如果失败就会浪费资源

同时可能有坏蛋通过不断向服务器发送连接请求,导致服务器因资源殆尽挂掉

序列号与数据

TCP标准规定，ACK报文段可以携带数据，但是如果不携带数据就不消耗序号

SYN=1的报文段不可以携带数据，但是要消耗掉一个序号

FIN报文段也是即使不携带数据，它也消耗一个序号

如果第一次握手丢失会怎么样

客户端发完SYN报文后进入SYN_SENT状态

如果收不到服务端的SYN-ACK报文,就会触发超时重传机制,重传的SYN报文的序列号是一样的

超时多少算超时

这个跟内核有关

通常，第一次超时重传是在 1 秒后，第二次超时重传是在 2 秒，第三次超时重传是在 4 秒后，第四次超时重传是在 8 秒后，第五次是在超时重传 16 秒后。没错，每次超时的时间是上一次的 2 倍

当第五次超时重传后 (达到最大重传次数时)，会继续等待 32 秒，如果服务端仍然没有回应 ACK，客户端就不再发送 SYN 包，然后断开 TCP 连接

所以，总耗时是 1+2+4+8+16+32=63 秒，大约 1 分钟左右

如果第二次握手丢失会怎么样

第二次SYN-ACK丢失,那么两边都会怀疑自己

客户端没收到第二次握手,他就会怀疑自己是不是第一次握手SYN报文丢失

服务器没收到第三次握手,他就会怀疑是不是第二次握手SYN-ACK报文丢失

而他们解决这个的办法,就是重传

所以两边都会重传

客户端重传第一次的报文

服务器重传第二次的报文

过程大概跟上面一样

如果大于最大重传次数他们两还没接上,就会断开TCP连接,等待下次有缘再见

如果第三次握手丢失会怎么样

当客户端收到SYN-ACK后,他就知道我们可以建立连接了,并且进入ESTABLISH状态

这个时候他会很自信 : 我他妈收发都没问题,所以一定不会是我的问题 ! 所以ACK报文不会重传

但是服务器他不知道啊,所以他就会怀疑自己,疯狂发送SYN-ACK报文

超过最大重传次数就会自己断开连接

至于客户端, 当他再次向服务器发送数据时,会收到RST=1 的报文,这个时候他就会知道服务器已经跑路了

ps:

由于客户端在发完ACk包后进入ESTABLISHED状态,如果后续客户端再向服务器发送数据包,服务器可以从里面得到与ACK包一样的数据(相当于第三次传输带了数据)

四次挥手

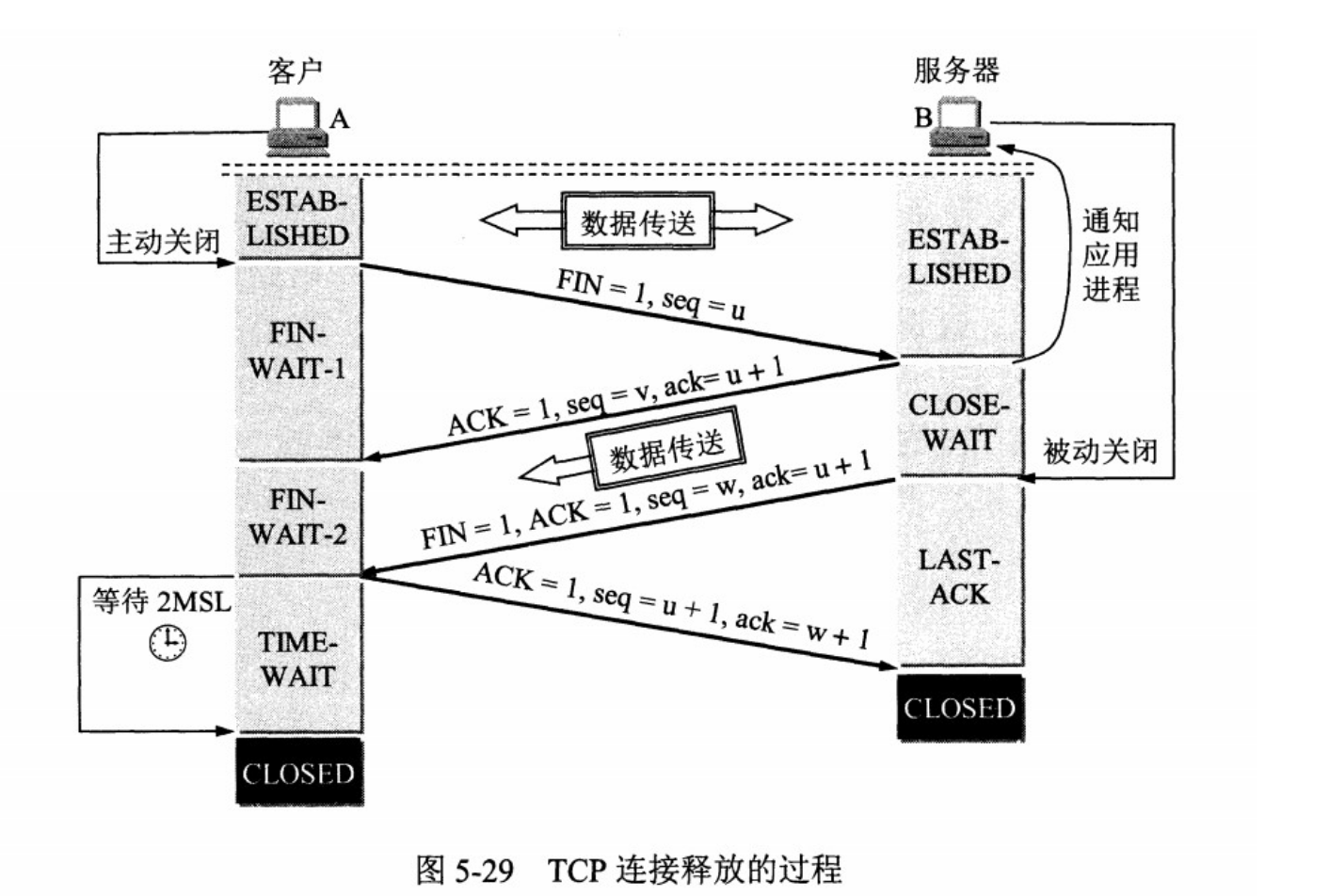

image-20220926171359201

主动关闭连接的才有TIME_WAIT状态

为什么需要四次挥手

  • 客户端主动调用关闭连接的函数，于是就会发送 FIN 报文，这个 FIN 报文代表客户端不会再发送数据了，进入 FIN_WAIT_1 状态；
  • 服务端收到了 FIN 报文，然后马上回复一个 ACK 确认报文，此时服务端进入 CLOSE_WAIT 状态。在收到 FIN 报文的时候，TCP 协议栈会为 FIN 包插入一个文件结束符 EOF 到接收缓冲区中，服务端应用程序可以通过 read 调用来感知这个 FIN 包，这个 EOF 会被放在已排队等候的其他已接收的数据之后，所以必须要得继续 read 接收缓冲区已接收的数据；
  • 接着，当服务端在 read 数据的时候，最后自然就会读到 EOF，接着 read() 就会返回 0，这时服务端应用程序如果有数据要发送的话，就发完数据后才调用关闭连接的函数，如果服务端应用程序没有数据要发送的话，可以直接调用关闭连接的函数，这时服务端就会发一个 FIN 包，这个 FIN 报文代表服务端不会再发送数据了，之后处于 LAST_ACK 状态；
  • 客户端接收到服务端的 FIN 包，并发送 ACK 确认包给服务端，此时客户端将进入 TIME_WAIT 状态；
  • 服务端收到 ACK 确认包后，就进入了最后的 CLOSE 状态；
  • 客户端经过 2MSL 时间之后，也进入 CLOSE 状态；

每个方向都需要一个 FIN 和一个 ACK，因此通常被称为四次挥手

是否要发送第三次挥手的控制权不在内核，而是在被动关闭方（上图的服务端）的应用程序，因为应用程序可能还有数据要发送，由应用程序决定什么时候调用关闭连接的函数，当调用了关闭连接的函数，内核就会发送 FIN 报文了，所以服务端的 ACK 和 FIN 一般都会分开发送

FIN 报文一定得调用关闭连接的函数，才会发送吗？

不一定

如果进程退出了，不管是不是正常退出，还是异常退出（如进程崩溃），内核都会发送 FIN 报文，与对方完成四次挥手

第一次挥手丢失了会怎么办

客户端会重传,等待服务端的ACK报文,当达到最大重传次数时,会直接断开连接

第二次挥手丢失了会怎么办

由于ACK报文不会重传,所以客户端会疯狂发送SIN报文,直到收到第二次挥手或者达到最大重传次数

如果达到最大重传次数,就会等一段时间然后关闭连接

close()和shutdown()

  • close 函数，同时 socket 关闭发送方向和读取方向，也就是 socket 不再有发送和接收数据的能力。如果有多进程/多线程共享同一个 socket，如果有一个进程调用了 close 关闭只是让 socket 引用计数 -1，并不会导致 socket 不可用，同时也不会发出 FIN 报文，其他进程还是可以正常读写该 socket，直到引用计数变为 0，才会发出 FIN 报文。
  • shutdown 函数，可以指定 socket 只关闭发送方向而不关闭读取方向，也就是 socket 不再有发送数据的能力，但是还是具有接收数据的能力。如果有多进程/多线程共享同一个 socket，shutdown 则不管引用计数，直接使得该 socket 不可用，然后发出 FIN 报文，如果有别的进程企图使用该 socket，将会受到影响

对于 close 函数关闭的连接，由于无法再发送和接收数据，所以FIN_WAIT2 状态不可以持续太久，而 tcp_fin_timeout 控制了这个状态下连接的持续时长，默认值是 60 秒

当收到客户端收到第二次挥手后会进入FIN_WAIT_2状态

如果第一次挥手是调用close() 关闭连接,会等待60s后关闭

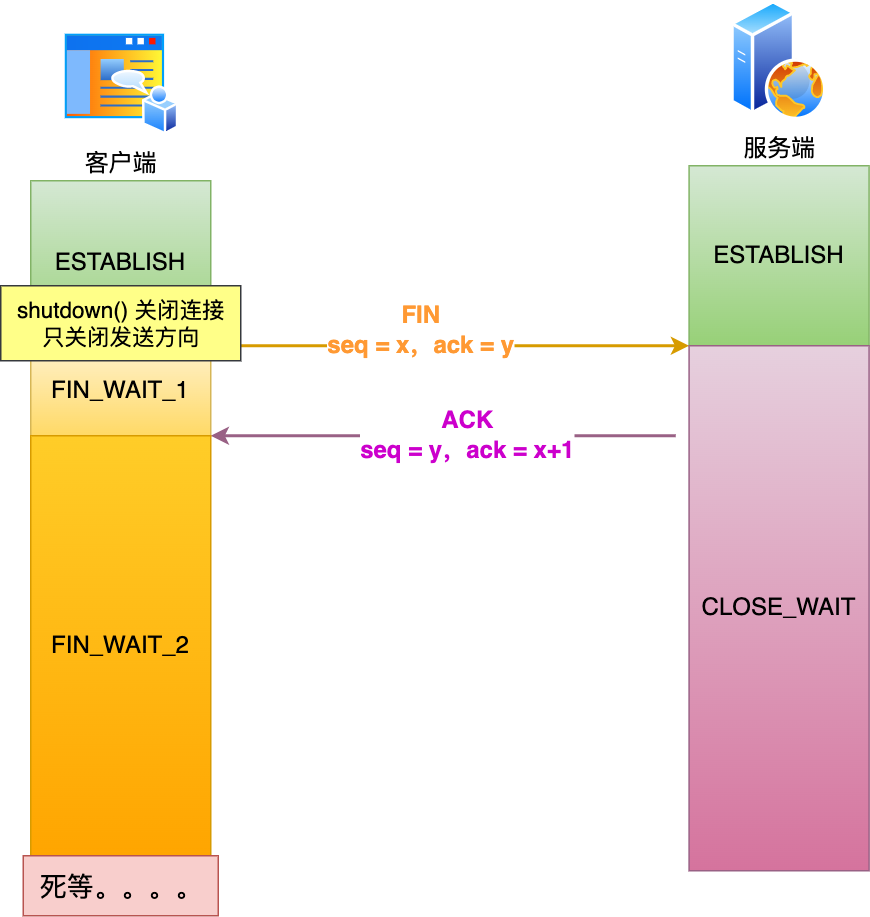

如果主动关闭方使用 shutdown 函数关闭连接，指定了只关闭发送方向，而接收方向并没有关闭，那么意味着主动关闭方还是可以接收数据

如果主动关闭方一直没收到第三次挥手，那么主动关闭方的连接将会一直处于 FIN_WAIT2 状态（tcp_fin_timeout 无法控制 shutdown 关闭的连接）

img|img

第三次挥手丢失了会怎么办

当服务器收到客户端的FIN报文(第一次挥手) 后,内核会自动回复ACk,同时连接处于CLOSE_WAIT状态

但是此时内核没有权利代替进程关闭连接,必须由进程主动调用close函数来触发服务器发送FIN报文

服务器处于CLOSE_WAIT状态时, 调用了close() 函数,内核就会发出FIN报文(第三次挥手),同时连接进入LAST_ACK状态,等待客户端返回ACK来确认关闭连接

如果迟迟收不到这个 ACK，服务端就会重发 FIN 报文，重发次数仍然由 tcp_orphan_retries 参数控制，这与客户端重发 FIN 报文的重传次数控制方式是一样的

达到最大重传次数以后

如果还是没能收到客户端的第四次挥手（ACK报文），那么服务端就会断开连接。

客户端因为是通过 close 函数关闭连接的，处于 FIN_WAIT_2 状态是有时长限制的，如果 tcp_fin_timeout 时间内还是没能收到服务端的第三次挥手（FIN 报文），那么客户端就会断开连接

第四次挥手丢失了会怎么办

客户端收到服务端FIN报文后,会发送ACK,并等待2MSL后自动关闭

服务端（被动关闭方）没有收到 ACK 报文前，还是处于 LAST_ACK 状态

如果第四次挥手的 ACK 报文没有到达服务端，服务端就会重发 FIN 报文，重发次数仍然由前面介绍过的 tcp_orphan_retries 参数控制

当达到最大重传次数后,服务端会自己关闭连接

关于TIME_WAIT

为什么TIME_WAIT等待时间是2MSL

MSL ( Maximum Segment Lifetime ), 报文最大生存时间, 是任何报文在网络上存在的最长时间, 超过这个时间的报文就会被丢弃

TCP报文头部有一个TTL, 每经过一个路由器就减一, 当TTL 为0时报文被丢弃,同时发送ICMP报文通知源主机

所以MSL要大于等于TTL消耗为0的是时间

2MSL时长这其实是相当于至少允许报文丢失一次

若 ACK 在一个 MSL 内丢失，这样被动方重发的 FIN 会在第 2 个 MSL 内到达，TIME_WAIT 状态的连接可以应对

我们假设连续两次丢包几乎不可能

2MSL 的时间是从客户端接收到 FIN 后发送 ACK 开始计时的。如果在 TIME-WAIT 时间内，因为客户端的 ACK 没有传输到服务端，客户端又接收到了服务端重发的 FIN 报文，那么 2MSL 时间将重新计时

为什么需要TIME_WAIT状态

防止历史连接中的数据，被后面相同四元组的连接错误的接收

序列号

为了保证消息的顺序性和可靠性，TCP 为每个传输方向上的每个字节都赋予了一个编号，以便于传输成功后确认、丢失后重传以及在接收端保证不会乱序

序列号是一个 32 位的无符号数，因此在到达 4G 之后再循环回到 0

初始序列号

在 TCP 建立连接的时候，客户端和服务端都会各自生成一个初始序列号，它是基于时钟生成的一个随机数，来保证每个连接都拥有不同的初始序列号

初始化序列号可被视为一个 32 位的计数器，该计数器的数值每 4 微秒加 1，循环一次需要 4.55 小时

序列号和初始化序列号并不是无限递增的，会发生回绕为初始值的情况，这意味着无法根据序列号来判断新老数据

为了防止历史连接中的数据，被后面相同四元组的连接错误的接收，因此 TCP 设计了 TIME_WAIT 状态，状态会持续 2MSL 时长，这个时间足以让两个方向上的数据包都被丢弃，使得原来连接的数据包在网络中都自然消失，再出现的数据包一定都是新建立连接所产生的

保证 被动关闭连接 的一方，能被正确的关闭

等待足够的时间以确保最后的 ACK 能让被动关闭方接收，从而帮助其正常关闭

如果没有TIME_WT这个状态，当FIN到达时，主动方会用RST来响应，在被动关闭的一方看来似乎是一个错误，实际上是正常的连接释放过程

如果最后一次ACK报文丢掉了,服务器重传的FIN报文就不会被接受

ACK时间+重传FIN时间=2MSL

TIME_WAIT过多会怎么样

第一是占用系统资源

第二是占用端口资源

如果客户端（主动发起关闭连接方）的 TIME_WAIT 状态过多，占满了所有端口资源，那么就无法对「目的 IP+ 目的 PORT」都一样的服务器发起连接了，但是被使用的端口，还是可以继续对另外一个服务器发起连接的

如果服务端（主动发起关闭连接方）的 TIME_WAIT 状态过多，并不会导致端口资源受限，因为服务端只监听一个端口，而且由于一个四元组唯一确定一个 TCP 连接，因此理论上服务端可以建立很多连接，但是 TCP 连接过多，会占用系统资源，比如文件描述符、内存资源、CPU 资源、线程资源等。
